AutoCAD二维教程:机械零件轴测图的画法
来源:华洋网   作者:zengni   发布时间:2009-05-29   阅读:4983次
 本文由中国教程网A-LIANG原创,转载请保留此信息!

  下面来谈谈如何做机械零件的平面轴测图,这也是实际工作中所要应用到的经验。

准备工作:

  1、机械基础知识:

  在机械零件的轴测视图中,圆是以椭圆表示的,可分为三个方向(见图1),椭圆的长短轴之比为12.2:7,这是一个常数,必须记着!用这种比例的椭圆所绘轴测图最为真实,相当于三维效果。其余尺寸按实际尺寸绘制!

AutoCAD二维教程:细说机械零件轴测图的画法
图1

  2、绘图环境设置:

  右键点击电脑工作界面下方的“对象捕捉”,再左键点击对话框中的“设置...”,将“极轴追踪”中的“增量角”改为15度(或30度)即可。其它设置,如“线型”、“对象追踪”等随喜好而定。

  3、零件素材图纸:准备好要画轴测图的图纸(见图2)。

AutoCAD二维教程:细说机械零件轴测图的画法
图2

开始绘图:

  1、先绘一Φ10圆的椭圆(见图3),此后绘图中可缩放成不同直径的圆的椭圆。很方便的技巧哟!此后绘图中,需要用到椭圆时,请复制第一步中的椭圆进行缩放和旋转。

AutoCAD二维教程:细说机械零件轴测图的画法
图3

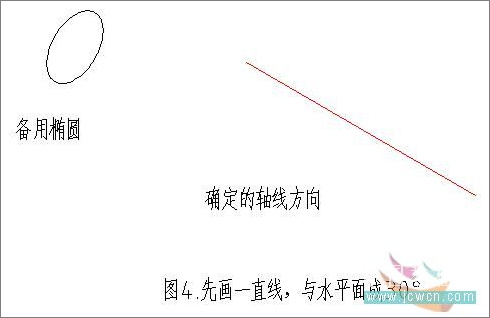

  2、按制图规律,确定一条轴线(见图4)。

AutoCAD二维教程:细说机械零件轴测图的画法
图4

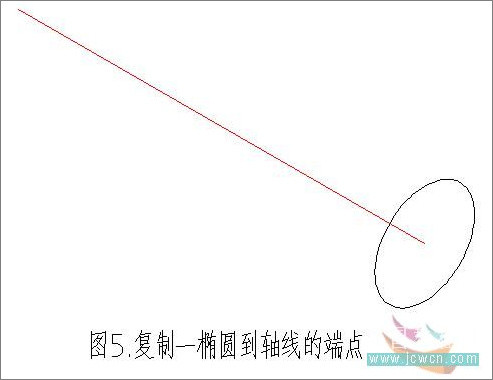

  3、复制一椭圆到轴线的端点(见图5)。

AutoCAD二维教程:细说机械零件轴测图的画法
图5

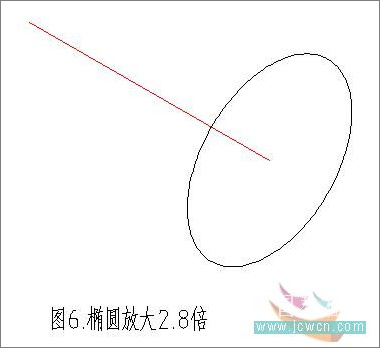

  4、先按内孔尺寸Φ28放大椭圆(即放大2.8倍)(见图6)。

AutoCAD二维教程:细说机械零件轴测图的画法
图6

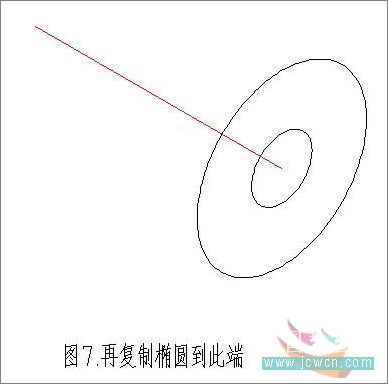

  5、重复步骤3,复制一椭圆至轴线端点(见图7)。

AutoCAD二维教程:细说机械零件轴测图的画法
图7

  6、按外径尺寸Φ68放大椭圆(即放大6.8倍)(见图8)。

AutoCAD二维教程:细说机械零件轴测图的画法
 7、画零件的厚度10(=12.5-2.5).只需将两椭圆沿轴线放向移动10(见图9)即可(先选择,再点击移动按钮,再输入距离数据),作外圆的切线,如图,先画出椭圆的长轴,再向另一椭圆引切线。

AutoCAD二维教程:细说机械零件轴测图的画法
图9

  8、剪掉多余的线条或不可视的线条(见图10)。

AutoCAD二维教程:细说机械零件轴测图的画法
图10

  9、重复步骤3,复制椭圆至图示位置(偏移10之后的圆心),作零件左端的台阶,(注:有可能是不可见的线,其实根据经验可以判断出是不可见的)不可见之线是不用绘出的(见图11)。

AutoCAD二维教程:细说机械零件轴测图的画法
图11

  10、按图尺寸Φ42放大,并偏移2.5.注:如果左端台阶不可见,则不必画出。图示红线椭圆即零件左端的台阶,不可见而被删除(见图12)。

AutoCAD二维教程:细说机械零件轴测图的画法
图12

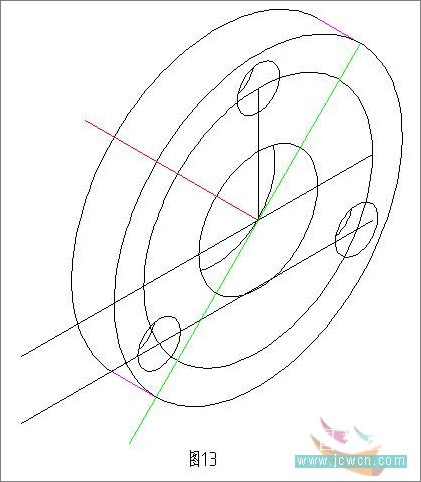

  11、继续画三小孔(见图13)(注:按实际尺寸推移,是很重要的!见图中辅助线)。

AutoCAD二维教程:细说机械零件轴测图的画法
图13

  12、画零件的缺边(按尺寸推移)(见图14)。

AutoCAD二维教程:细说机械零件轴测图的画法
图14

  13、剪掉多余的线条,并补画零件左端的Φ38可视轮廓线,至此完成(见图15)。

AutoCAD二维教程:细说机械零件轴测图的画法
图15

  14、其它方向的轴测图如下:(见图16)。

AutoCAD二维教程:细说机械零件轴测图的画法
图16

零件特殊细节的画法:

  倒圆角、倒直角与螺纹的画法:

  倒圆角,最好用椭圆按方向绘制,有时为了省事,直接使用“倒圆角”工具,但不够真实。

  倒直角,按尺寸绘制,不可直接使用“倒直角”工具。

  螺纹画法,用椭圆按螺距平移即可,不必讲究,只表示螺纹的大致意思嘛。

  弯管零件的画法:在拐角处结合圆画相贯线会更真实一点。

AutoCAD二维教程:细说机械零件轴测图的画法
图17

AutoCAD二维教程:细说机械零件轴测图的画法
图18

AutoCAD二维教程:细说机械零件轴测图的画法
图19

AutoCAD二维教程:细说机械零件轴测图的画法

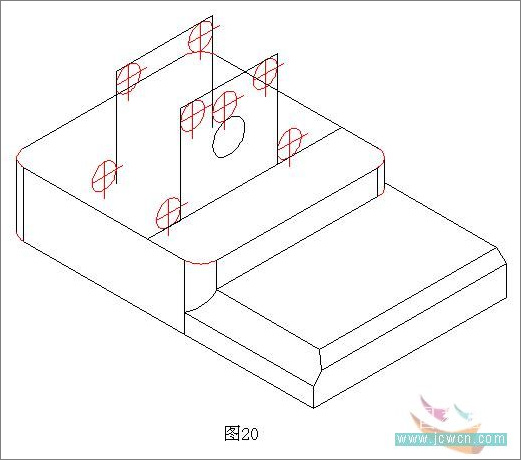

图20

AutoCAD二维教程:细说机械零件轴测图的画法
图21

AutoCAD二维教程:细说机械零件轴测图的画法

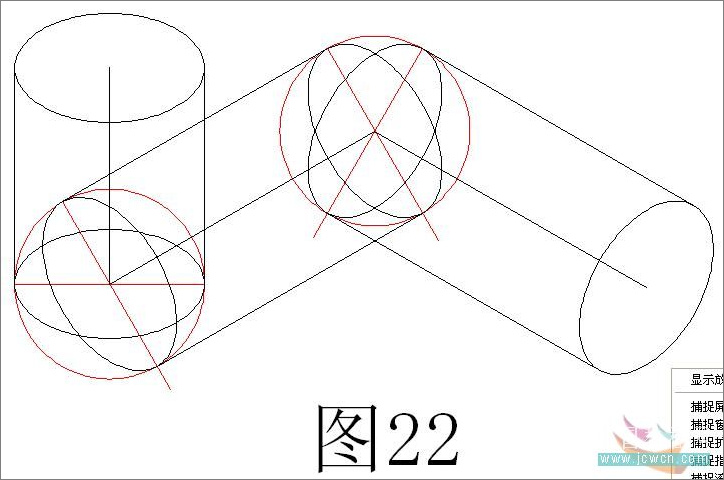

图22

AutoCAD二维教程:细说机械零件轴测图的画法
图23

  题外话:在实际工作中,我采用二维轴测图替代三维轴测图的好处是:文件小;布局方便;相同零件在不同文件中插入快捷;零件与零件之间的连线亦好绘制。缺点:轮齿画法复杂。

  机械图纸中绘出轴测图,方便操作工认识零件形状,识图能力可以略低,出错率小。我们公司一般采用平面图+轴测图的形式。

  图24为半成品三维图,图25为半成品二维图。

AutoCAD二维教程:细说机械零件轴测图的画法
图24

AutoCAD二维教程:细说机械零件轴测图的画法
图25
